FKX-51XY全自动孔隙率显微镜

FKX-51XY
联系我们

电话（微信）: 18562163626

Email: smith@metalreader.com

产品介绍

FKX-51XY全自动孔隙率显微镜概述

FKX-51XY全自动孔隙率显微镜具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。X-Y电动平台，实现图像的全尺寸扫描，高性能图像合成。

高精度内定位5孔明场编码转换器，亮度记忆功能.

编码型物镜转换器将显微镜的硬件设置与我司FCL-RS图像测量软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误.

亮度记忆功能，能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。

全新设计的一体化T型机架，全金属高压模铸而成，具有优异的稳定性，高倍观察时，像面无抖动，更确保高倍测量的检测精度。

落射照明器采用柯拉照明系统，带视场光阑和孔径光阑，预设起偏镜、检偏镜与滤色片插槽。单颗10W LED暖白光照明能最大程度降低观察者的视觉疲劳。

视场光阑与孔径光阑采用拉杆装置，中心可调，能灵活调节照明范围的大小，有效避免杂光对图像的影响。

起偏镜与检偏镜可实现简易偏光观察

FKX-51XY全自动孔隙率显微镜配置表

部件	规格
光学系统	无限远色差校正光学系统
观察筒	30°倾斜，无限远铰链三通观察筒，瞳距调节：50mm~75mm，单边视度调节：-2/+8屈光度，两档分光比R:T=100：0或50：50
目镜	高眼点大视野平场目镜SWH10X/23mm（视度可调）
物镜	平场半复金相明场物镜5X/NA0.15 WD15 平场半复金相明场物镜10X/NA0.30 WD8.4 平场半复金相明场物镜20X/NA0.45 WD3.0 平场半全复金相明场物镜50X/NA0.75 WD3.0
编码型物镜转换器	高精度内定位5孔明场编码转换器，亮度记忆功能. 编码型物镜转换器将显微镜的硬件设置与FCL-RS图像测量软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误.亮度记忆功能能够记忆在使用每个物镜时的照明亮度，当不同物镜相互转换时，自动对光强进行调节，减少视觉疲劳，提高工作效率。
照明系统	自适应宽电压100V-240V_AC50/60Hz，反射灯室，单颗大功率10WLED，暖色，柯拉照明，带视场光阑与孔径光阑，中心可调。
聚焦方式	Z轴手动聚焦
XY电动载物台	平台行程：水平方向竖子方向=8060（单位mm）螺杆导程：2000μm 重复定位精度：±3μm以内 16细分下的分辨率：单步0.625μm 步进电机步距角：1.8° 额定工作电流：单轴1.0A（24V电源供电）最大负载：≥5kg 最大往返间隙：3微米样品最大高度25mm（可定制其他高度尺寸）
驱动控制箱	采用通用232串口与PC机进行通信（115200波特率）串口控制，能设置电机的移动速度，移动距离，移动方向
摄像装置	510万像素
适配镜接口	0.5X
孔隙率分析软件	FKX2025孔隙率图像分析软件、高精度测微尺（格值0.01mm）

FKX2025孔隙率图像分析软件

FKX2025孔隙率图像分析通过显微镜图像方法检测汽车零部件孔隙率,符合德国大众VW50097和PV6097标准的汽车行业用铸铝孔隙率测定系统，测量结果准确，可靠。主要用于分析铝合金和铸铁等铸件的铸造孔隙分析，同时也适用于其他材料的孔隙分析及金相分析。

孔隙率图像分析软件可配合电动载物台，实现自动扫描，自动对焦自动拼图自动孔隙测量,数据统计,报告输出。

1、图像拼接功能：设置好拼接参数和图像类型，点击自动拼接，自动完成图像拼接

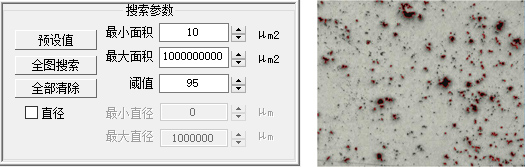

2、搜索参数设置：通过最小面积、最大面积、阈值的设置可以进行全图搜索，搜索出全图所设参数内的所有孔隙。

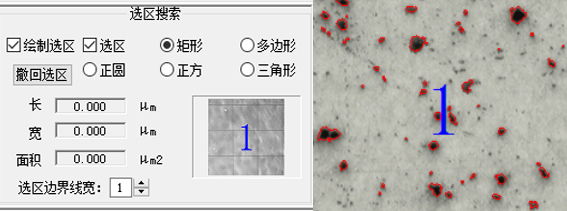

3、图像选区：提供了矩形、多边形、正圆、正方、三角形等选区工具，选完区后软件自动对选区区域进行一次孔隙分析。

4、孔隙分析：可分析出每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据。

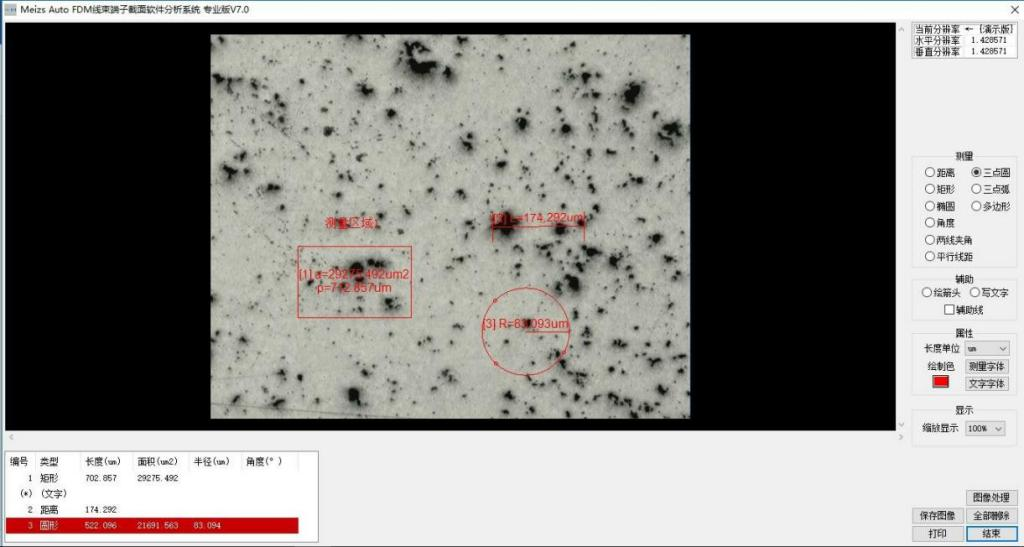

5、几何测量：可使用多种测量工具进行尺寸测量。

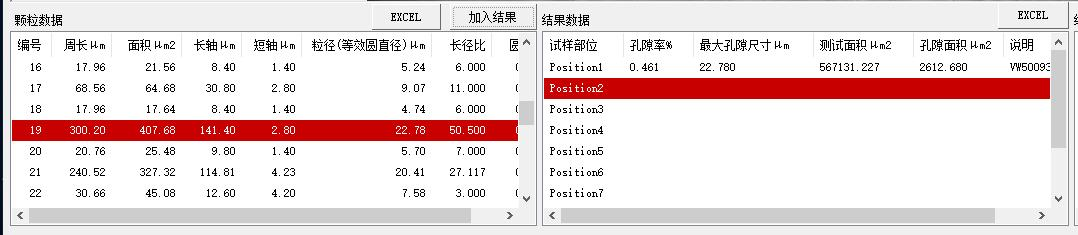

6、数据统计及报告生成：可统计出每个孔隙的详细参数数据，并可生成VW50093或VW50097两种报告模式。
