《纤维软件系统》简介

一、矿物棉纤维平均直径测量分析

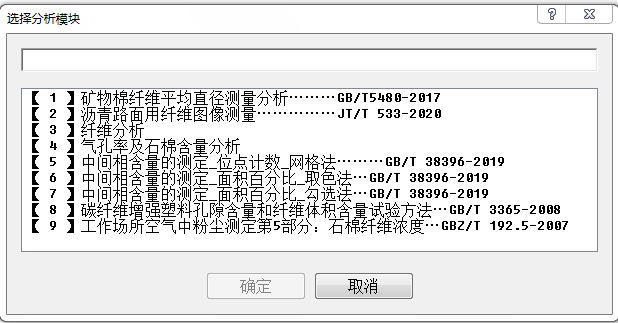

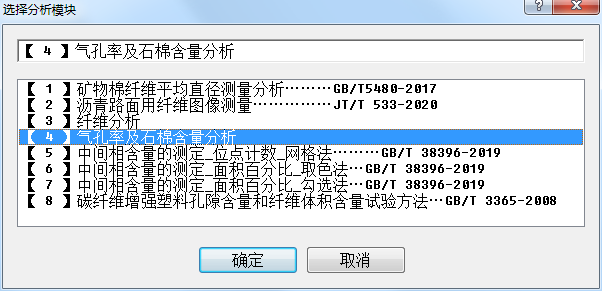

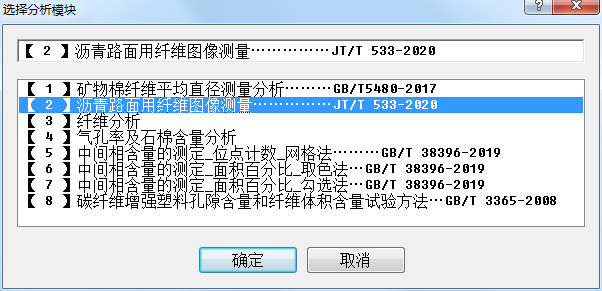

1、选择模块：



Ø 点击然后选择分析模块。



Ø 进入界面



（主界面）

2、测量数据

Ø 首先先打开图像导入要测量的图片

可以导航栏选择要测量的图片



          （导入图片后的界面）





Ø 选择测量工具有“矩形法”和“两点法”

Ø 首先选择“两点法”进行测量—》直接按住鼠标拖线段

Ø 勾选上-文字-图片上就会显示测量的文字在界面上

Ø 设置拖线段颜色以及大小



（拖动测量线，设置颜色、线宽、端线长）



（显示测量线，设置颜色、线宽、端线长）



（测量界面）

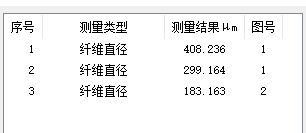

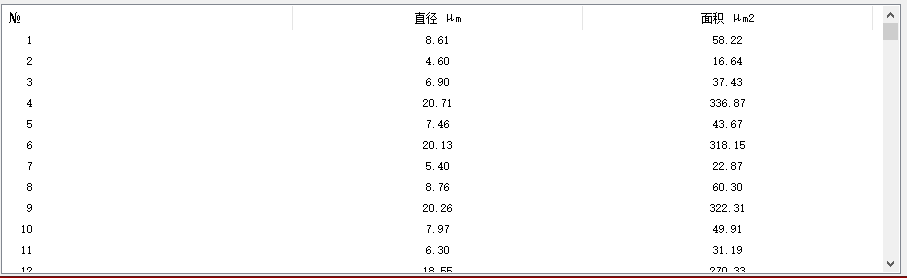

Ø 右侧会自动输出测量数据并排序。



Ø 选择测量工具有“矩形法”和“两点法”

Ø 选择“矩形法”进行测量—》直接拖出个矩形框

（测量界面）



Ø 数据会自动进行累加。

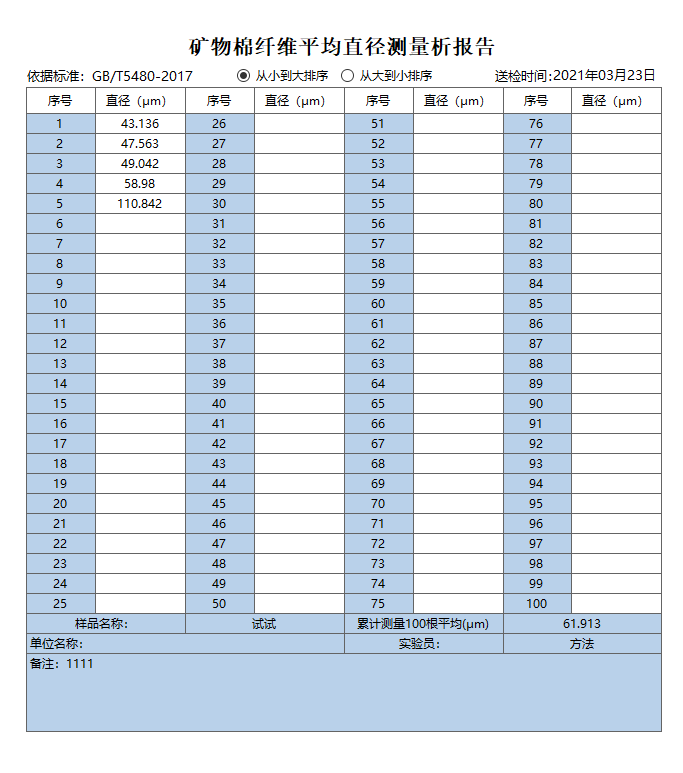

3、打印报告：

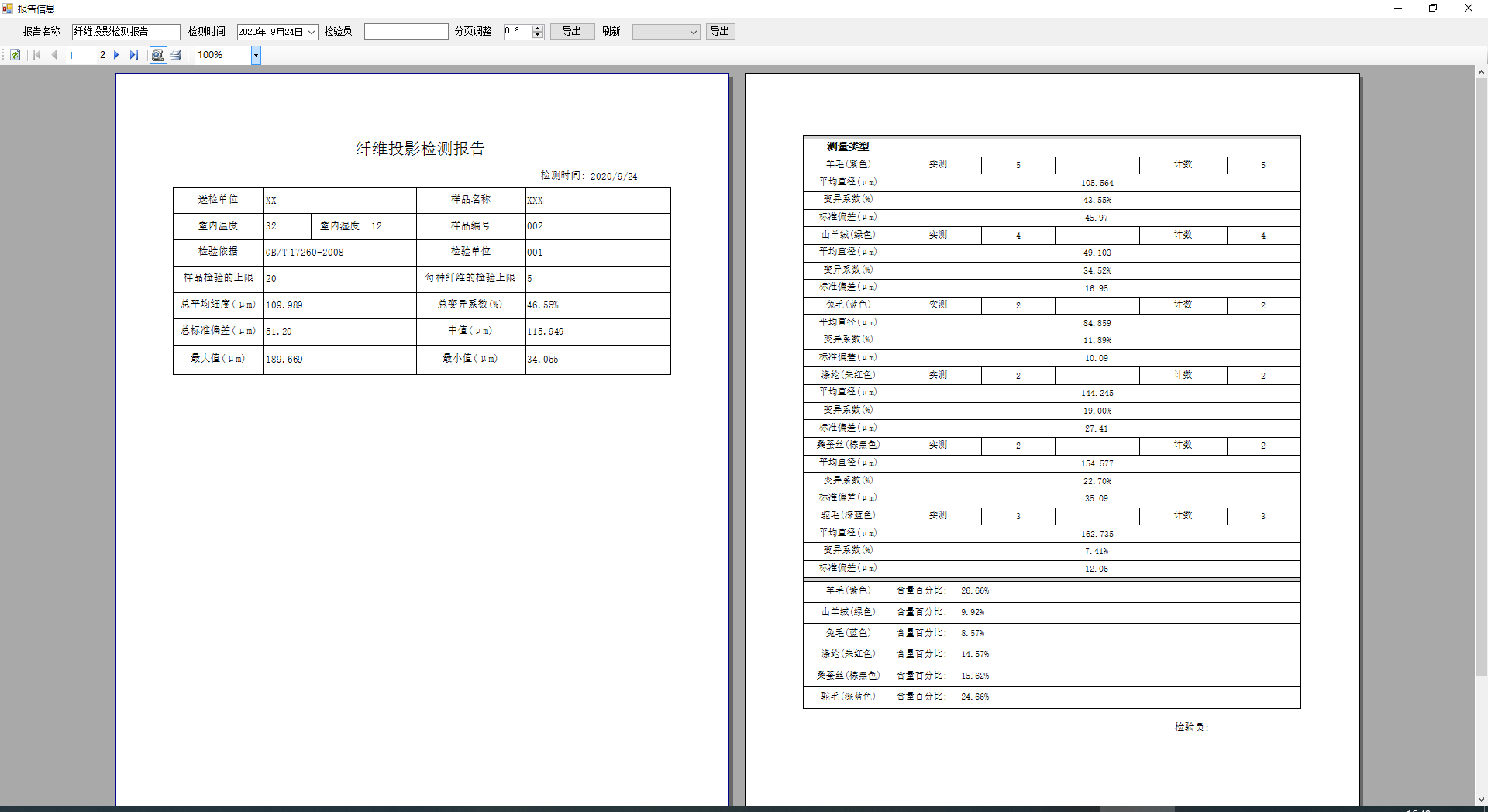

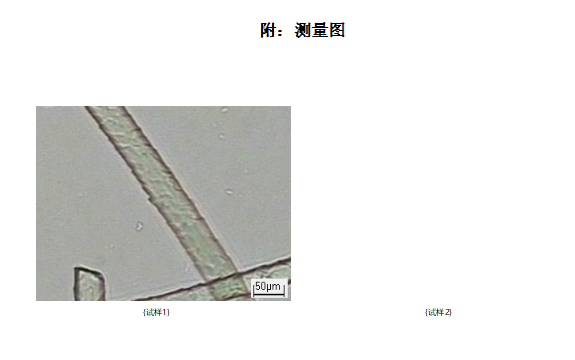

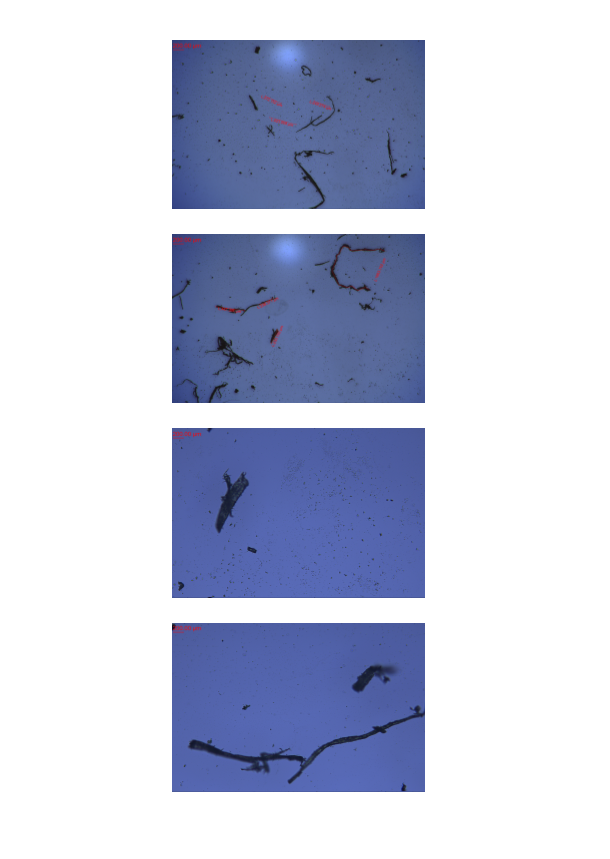

Ø  “打印报告”用户点击“打印预览”，可以查看报告效果。







Ø 报告名称等信息可手动输入。



Ø 可保存多种格式文件



























二、 沥青路面用纤维图像测量

1、选择模块：



Ø 点击然后选择分析模块。



Ø 进入界面



Ø 打开图像导入要测量的图片

可以导航栏选择要测量的图片



          （导入图片后的界面）

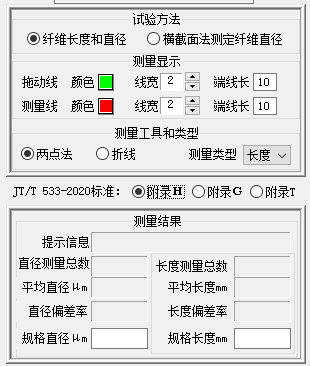

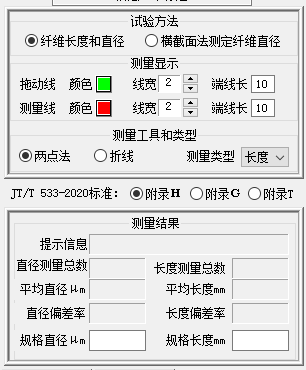

Ø 选择测量工具有“纤维长度和直径实验方法”和“横截面法测定纤维直径实验方法”



（1）、纤维长度和直径实验方法

Ø 首先选择“纤维长度和直径实验方法”进行测量—》直接按住鼠标拖线段

Ø 选择测量的类型有“两点法”和“折线法”

Ø 测量类型有两种长度和直径

Ø 勾选上-文字-图片上就会显示测量的文字在界面上

Ø 设置拖线段颜色以及大小



拖动线和测量线（测量显示，设置颜色、线宽、端线长）



（测量界面）

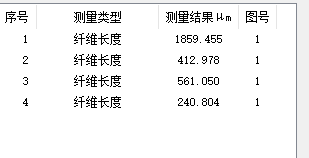

Ø 右侧会自动输出测量数据并排序。



Ø 选择测量的类型有“两点法”和“择线法”

Ø 选择“择线法”进行测量—》在界面上先点击左键确定起点，依次点击左键确定下一个点，最后双击左键完成测量。

（测量界面）



Ø 数据会自动进行累加。



（2）、横截面法测定纤维直径实验方法

Ø 然后选择“横截面法测定纤维直径实验方法”进行测量



Ø 勾选上-文字-图片上就会显示测量的文字在界面上

Ø 设置拖线段颜色以及大小



拖动线和测量线（测量显示，设置颜色、线宽、端线长）

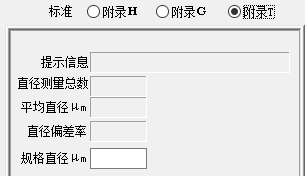

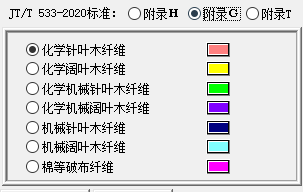

Ø 选择测量标准



Ø 附录G根据自己需要选择要测量的标准。





Ø 按住鼠标左键，开始画圈把纤维圈住就可以了。



（测量界面）

Ø 附录T根据自己需要选择要测量的标准。







Ø 右侧会自动输出测量数据并排序。



Ø 输入规格直径，软件会自动算出直径偏差率。

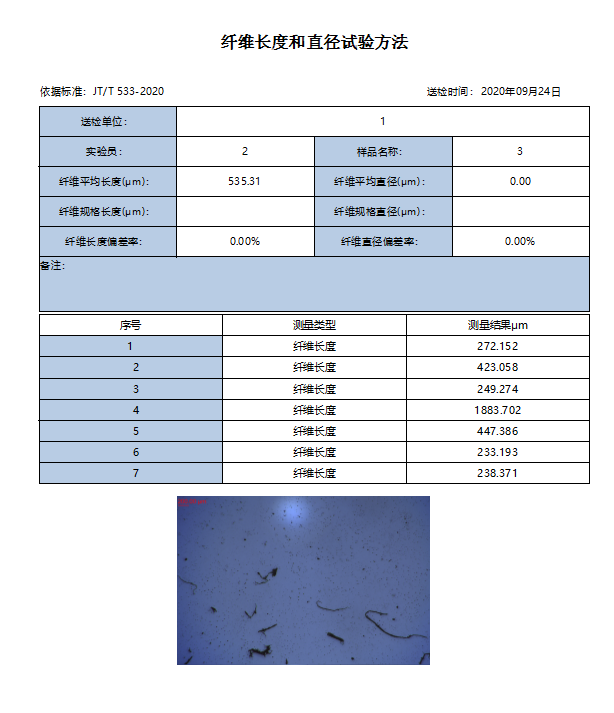

2、打印报告

Ø 点击界面  按钮。







Ø 报告名称等信息可手动输入。



Ø 可保存多种格式文件

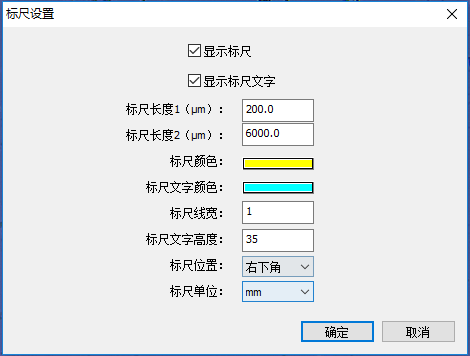

3、标尺设置

Ø 点击标尺设置按钮：



Ø 设置好相应的标尺设置项：

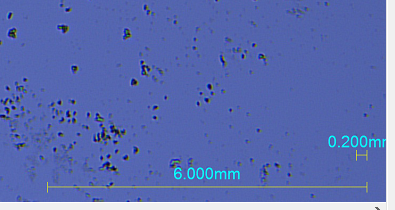

Ø 显示标尺效果：















三、 纤维分析

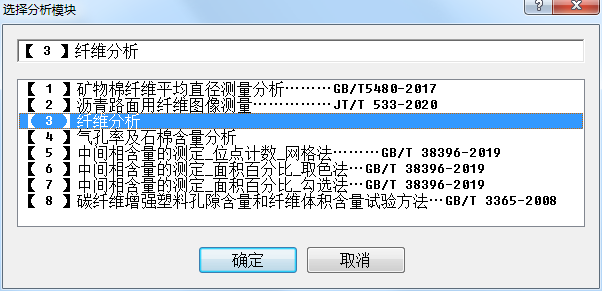

1、选择模块：



Ø 点击然后选择分析模块。



Ø 进入界面







2、参数值修正

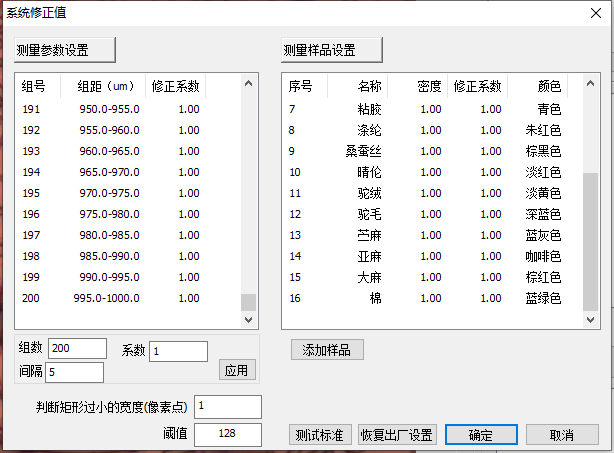

Ø 点击按钮“参数设置”



Ø 左边列表为测量参数，类别列表为测试样品列表，默认参数为图上所示，双击列表某行可以修改





Ø 可以添加样品，可以整体调整组数、系数、间隔；也可以回复出厂设置。设置好后点击“确定”按钮，返回测量界面。

3、测量

Ø 选定测量工具，可以直接在界面上拖动来测量纤维直径。





Ø 界面右下方的“边界调整”是专门用于矩形测量的 ，用于设置判断纤维边界的灰度值，以便更加准确的找到纤维边界，更准确计算纤维直径。

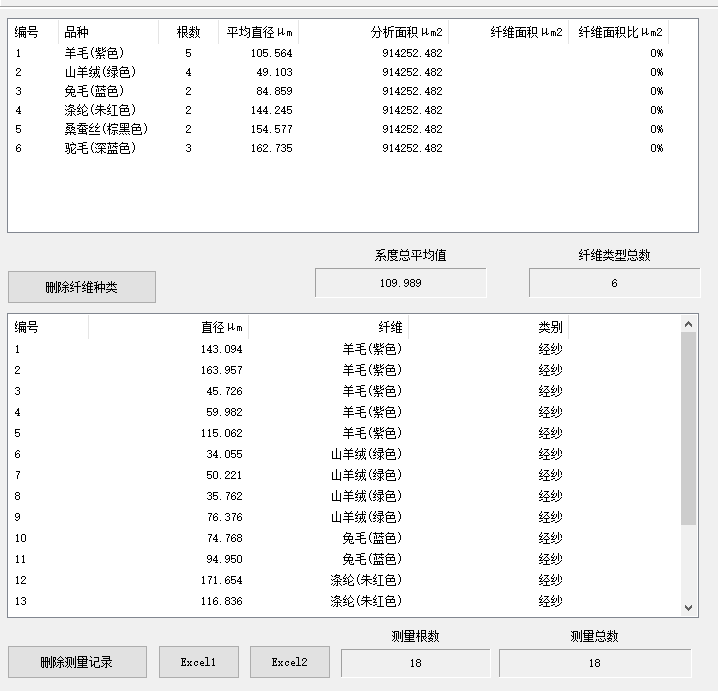

Ø 选择测量类型和测量样品种类。









Ø 双击测量列表某行可修改纤维名称和类别



Ø 右击列表某行可修改纤维测量数据



4、测试样品

Ø 测试之前点击测试新样品按钮

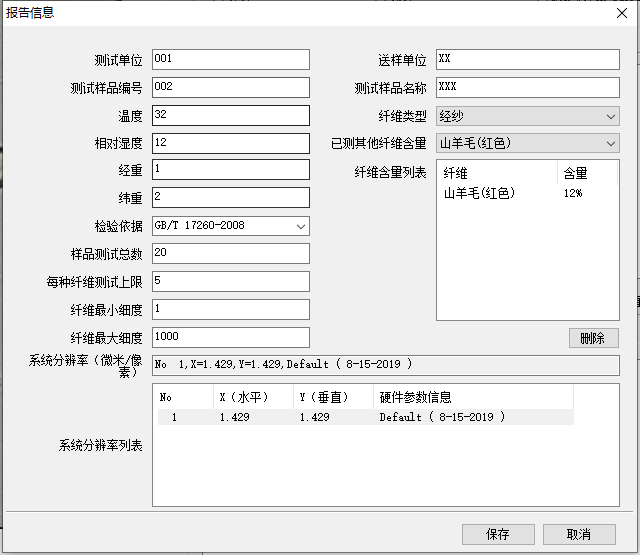

Ø 输入对应数据，点保存如图

5、统计图

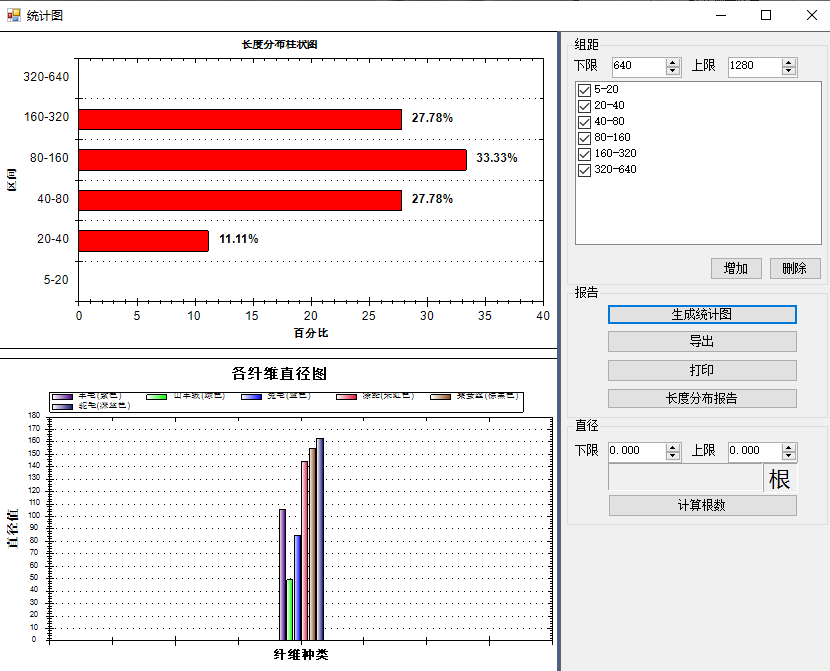

Ø 点击统计图表按钮

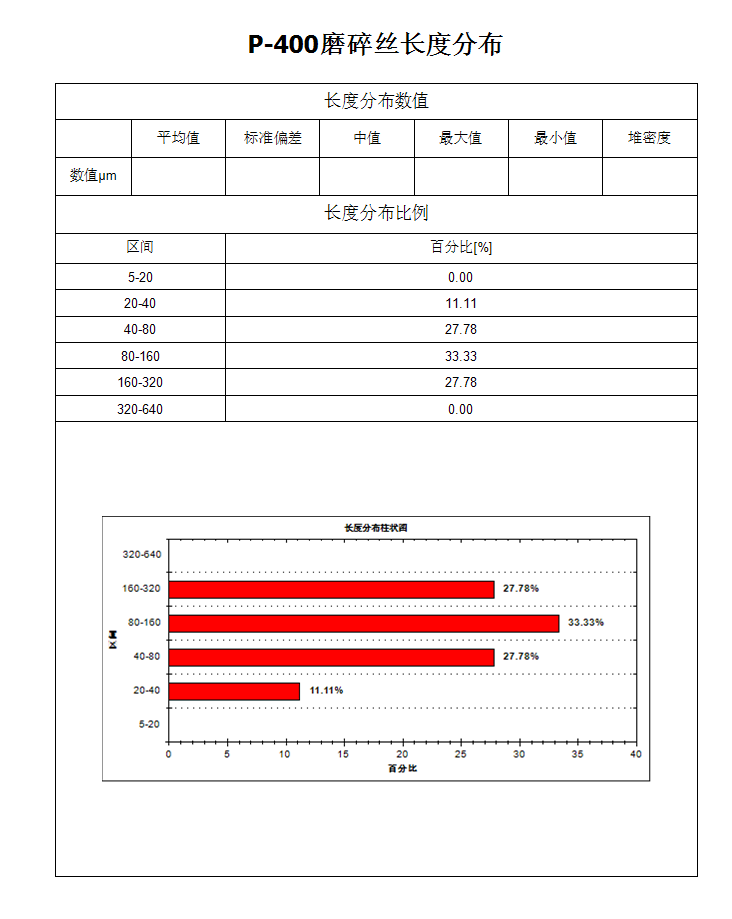

Ø 上图是纤维在各个组距的颗粒分别情况，下图为测量纤维的平均直径分布，可以调整组距，可以鼠标缩放曲线



Ø 如图，导出打印曲线图



6、测量报告

Ø 点击界面“测量报告”按钮



Ø 报告名称等信息可手动输入。



Ø 可保存多种格式文件



7、保存测量结果

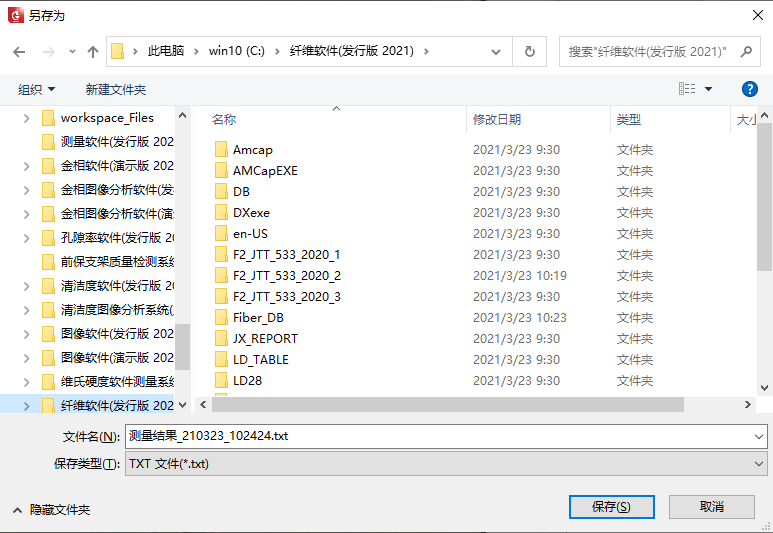

Ø 软件可对测量数据结果保存，点击按钮 “保存测量结果”。







Ø 点击“保存”。



8、打开测量结果



Ø 对保存的数据打开查阅，点击按钮“打开测量结果”。

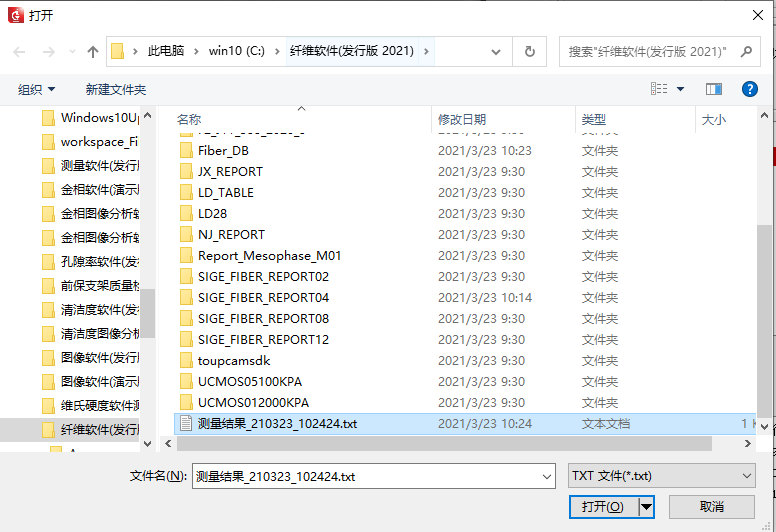

Ø 选择要打开的文件，点击“打开”，打开上次保存的测量数据





四、气孔率及石棉含量分析

1、选择模块：



Ø 点击然后选择分析模块。

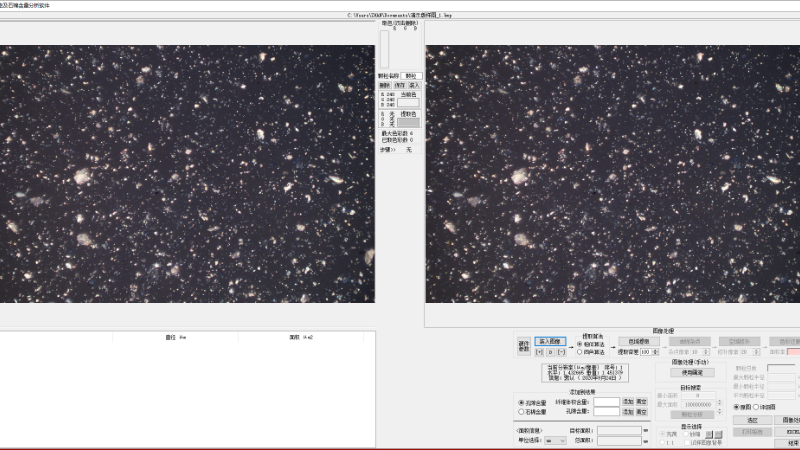

Ø 进入界面-装入图像后的界面

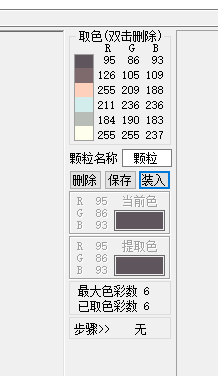

2、 提取颜色

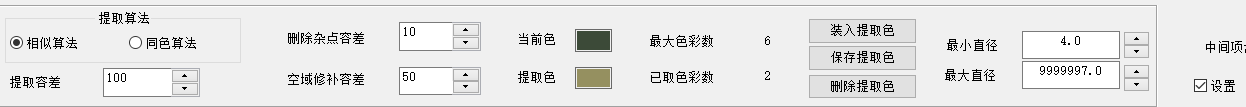

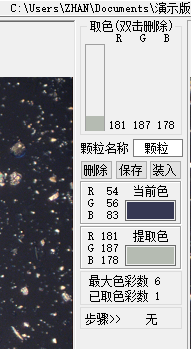

把鼠标移动到左边的图像上。-会出现一个吸取颜色的工具---直接在颜色上点击选取颜色



颜色信息会显示到中间（最多可以提取6种颜色）



Ø 这里的保存按钮是可以把提取的颜色进行保存。

装入按钮可以把保存的颜色导入进来

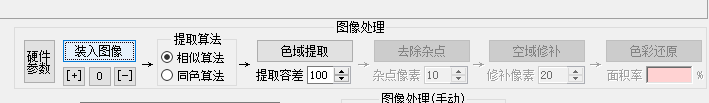

颜色提取完成后，开始---点击--提取色域按钮

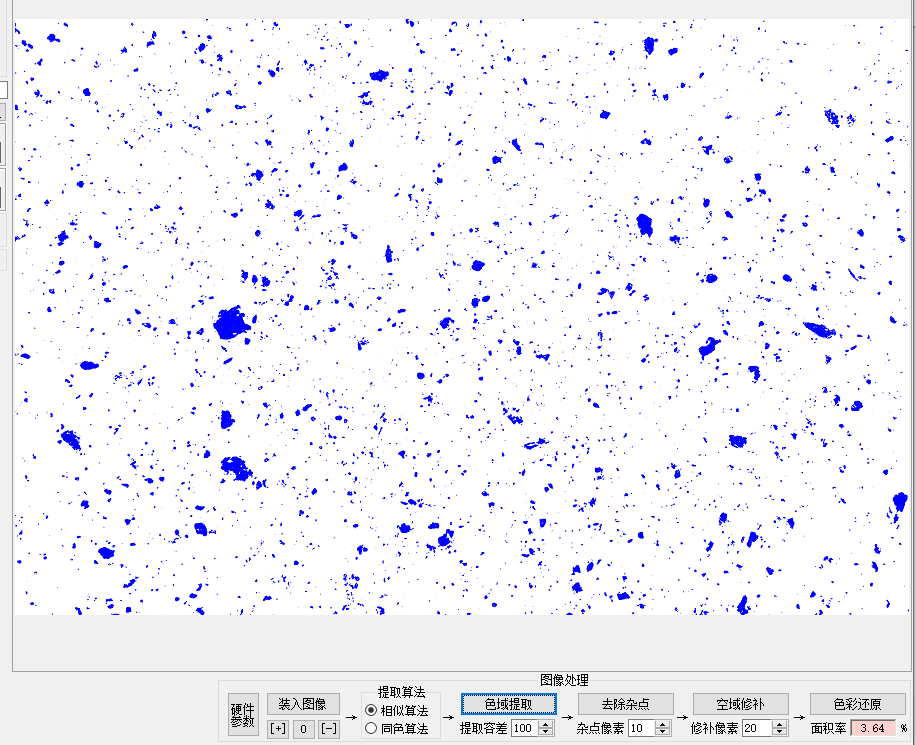

然后-----去除杂点---空域修补—色彩还原----。（操作完成后的图像）

3、数据分析

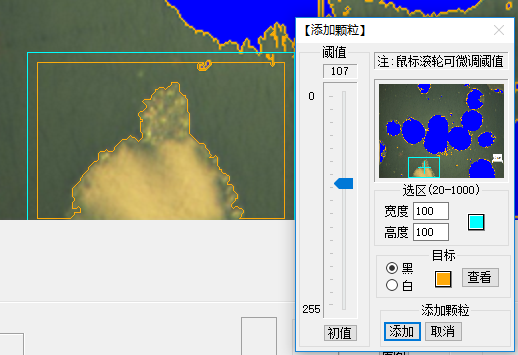

Ø 设置一下阈值—然后点击---颗粒分析



Ø 数据会显示到左边的文本框中



Ø 添加计算空隙含量（石棉含量功能相似）



Ø 输入含量在点击添加自动计算百分比



2、 打印报告

Ø 最后分析完成后点击—打印报告 -按钮

Ø 输入对应的数据



l 可以选择多种方式打印报告格式。





五、中间相含量的测定_位点计数_网格法（GB/T 38396-2019）

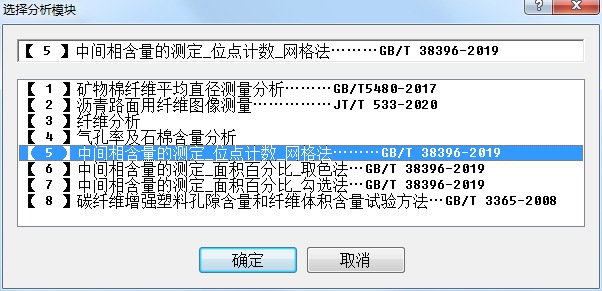

Ø 点击然后选择分析模块：



Ø 进入界面-装入图像后的界面

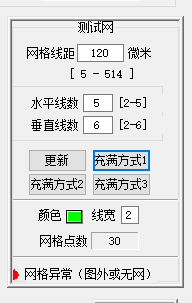

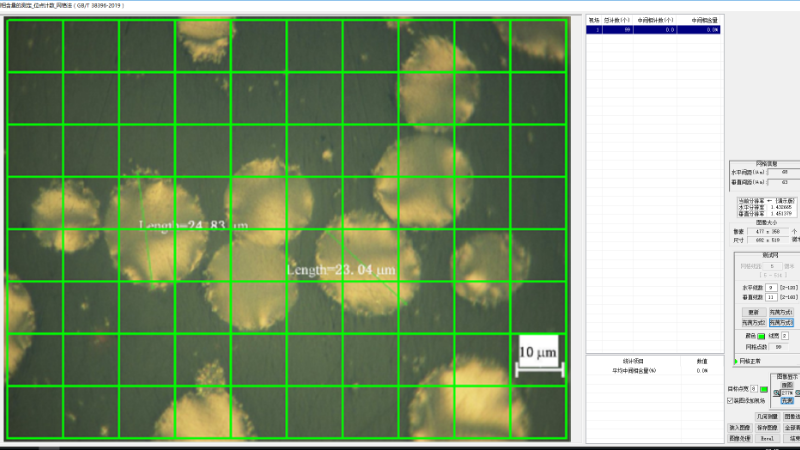

Ø 设置测试网格：



Ø 点击左键添加中间相个数，点击右键删除中间相个数：



Ø 点击Excel按钮，导出结果列表到Excel文件里面：





五、 中间相含量的测定_面积百分比_取色法（GB/T 38396-2019）

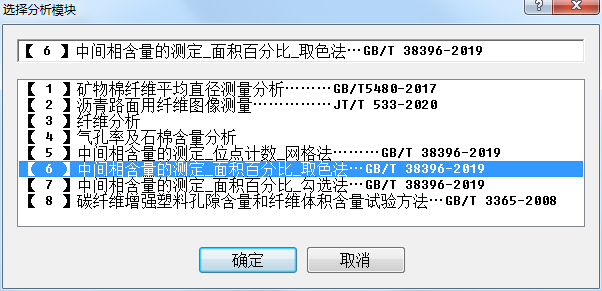

Ø   点击然后选择分析模块：



Ø 进入界面-装入图像后的界面：

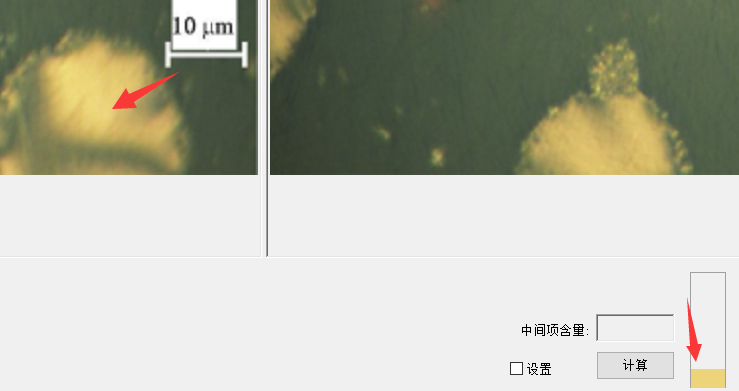

Ø 使用鼠标左键点击左边分析图像需要提前的中间相颜色组织：



Ø 勾选设置，设置提取中间相参数设置：

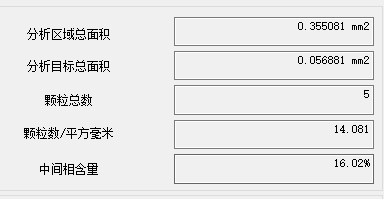

Ø 点击计算按钮，计算中间相含量

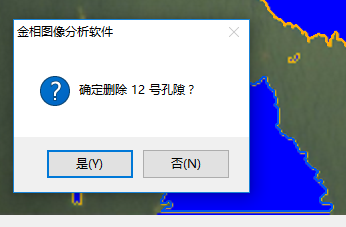

Ø 使用鼠标左键，可以删除或添加右边分析图像的中间相组织：





Ø 点击打印报告，生成结果报告：





七、中间相含量的测定_面积百分比_勾选法（GB/T 38396-2019）

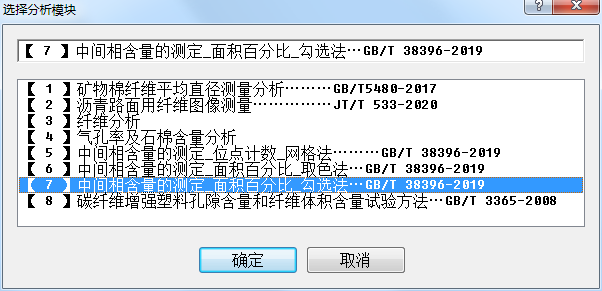

Ø 点击然后选择分析模块：



Ø 进入界面-装入图像后的界面

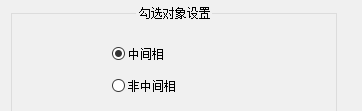

Ø 设置勾选对象设置：



Ø 在分析图像勾选中间相组织：



Ø 系统自动计算出中间相含量结果：



Ø 点击打印报告按钮，生成结果报告：



八、碳纤维增强塑料孔隙含量和纤维体积含量试验方法:GB/T 3365-2008

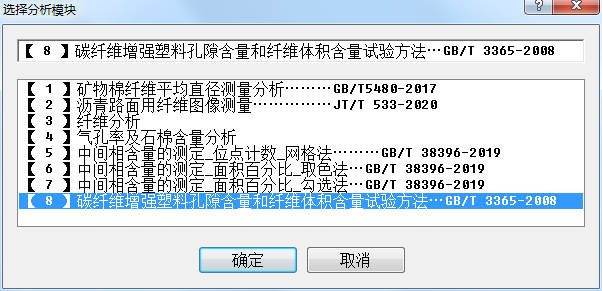

点击然后选择分析模块：

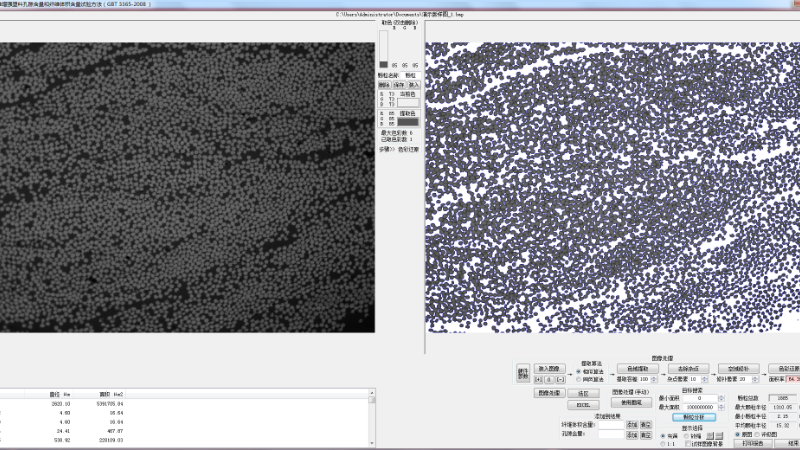

进入界面-装入图像后的界面

提取颜色

把鼠标移动到左边的图像上。-会出现一个吸取颜色的工具---直接在颜色上点击选取颜色

颜色提取完成后，开始---点击--提取色域按钮-----去除杂点---空域修补—色彩还原----。（操作完成后的图像）



设置一下阈值—然后点击---颗粒分析

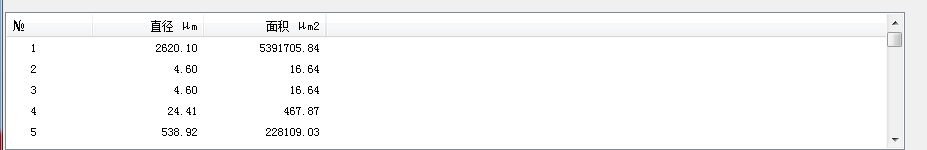

数据会显示到左边的文本框中

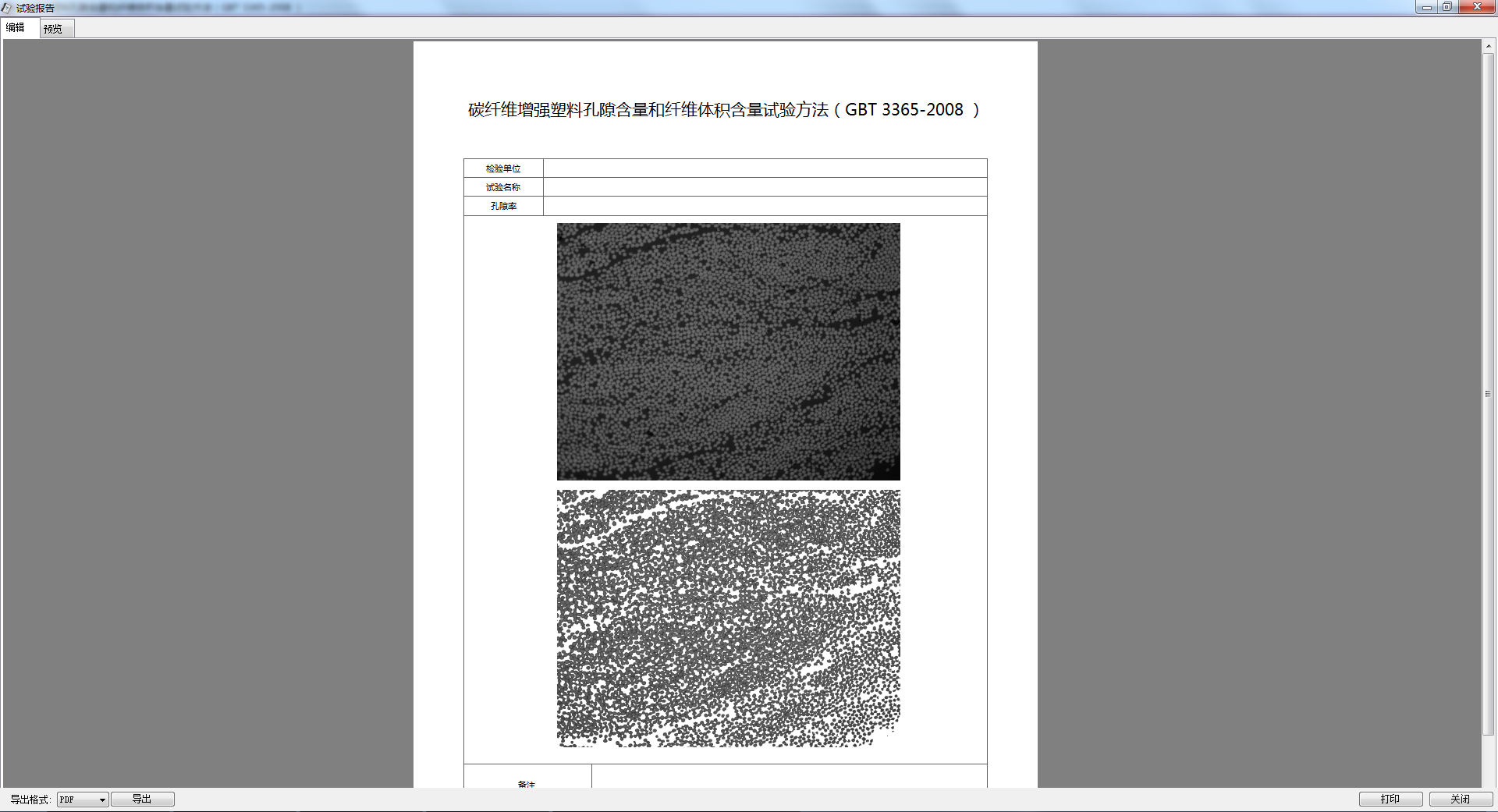

打印报告

最后分析完成后点击—打印报告 -按钮

输入对应的数据



【09】工作场所空气中粉尘测定第5部分：石棉纤维浓度……GBZ/T 192.5-2007

软件根据搜索参数，搜索出满足要求的颗粒，算出每个颗粒的周长、面积、

长径、短径，长宽比，统计出每个长径和短径区间的颗粒个数、个数百分比。可以手工添加或删除某颗粒。





（模块界面）

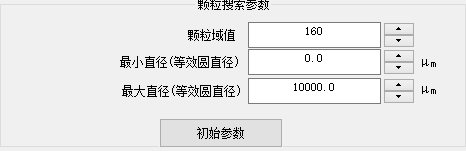

（搜索参数）

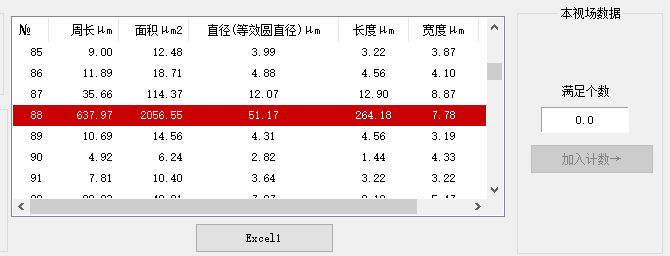

（视场数据）

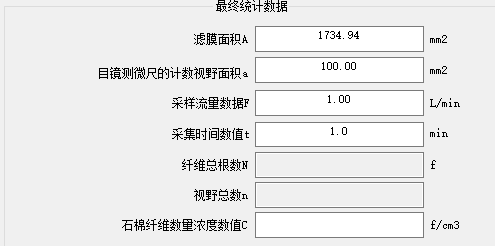

（最终统计数据）
